ZDLM高溫套筒電動調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構,接受0~10或4~20mA.DC信號驅動閥門啟閉。其中電動高溫套筒調節閥用于將兩種流體混合成第三種流體,或不同溫度的同種流體,混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
電動高溫套筒調節閥口徑由25mm至200mm,公稱壓力有1.0、1.6、4.0、6.4MPa,溫度范圍-60℃至450℃,控制信號為0~10或4~20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量系數 KV | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
分流 |
|
|
|
|
| 85 | 135 | 210 | 340 | 535 |
額定行程 (mm) | 16 | 25 | 40 | 60 |
|
流量特性 | 直線拋物線 |
|
工作溫度 (℃) | 普通型:鑄鐵: -20~200、鑄鋼:-40~250、鑄不銹鋼:-60~250散熱型:鑄鋼: -40~450、鑄不銹鋼:-60~450 |
|
介質溫度 (℃) | 200以下(對合流閥而言) |
|
固有可調比 R | 30 |
|
公稱壓力 PN(MPa) | 1.0 1.6 4.0 6.4 |
|
允許泄漏量 | 硬密封:Ⅳ級軟密封:VI級 |
|
作用方式 | 電開、電關 |
|
信號范圍 (mA.DC) | 0~10 4~20 |
|
電源電壓 | 220V、50H Z 380V、50H Z 24V、AC/DC |
|
環境溫度 (℃) | 伺服放大器: 5~45 執行機構:-10~55 |
|
全行程時間S | 普通型 | 12.5 | 20 | 32 | 48 |
|
電子型 | 30 | 30 | 48 | 60 |
|
消耗功率(W) | 普通型 | 28 | 35 |
|
電子型 | , 6 | 15 | 25 | 40 |
|

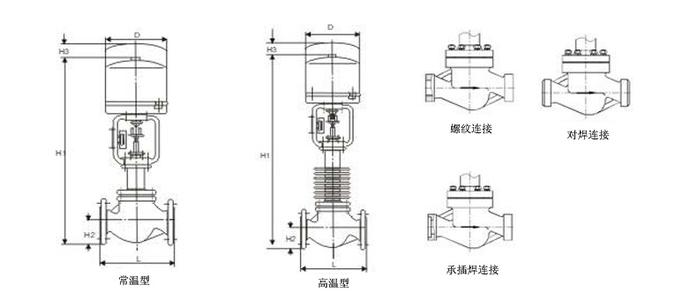

電動溫度調節閥相關結構圖:
電動溫度調節閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
