調節閥 當前位置:網站首頁 > 產品展示 > 調節閥 >
ZDLM電動套筒調節閥
  • 詳細信息
  • 訂購說明

ZDLM電動套筒調節閥概述
ZDLM電動套筒調節閥,接受調節儀表輸入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信號及電源即可控制運轉,實現對工藝管路流體的自動調節控制。廣泛應用于控氣體、液體、蒸汽等介質的工藝參數,如壓力、流量、溫度、液位等參數保持在給定值,是符合IEC標準的通用調節閥產品。雙座閥具有不平衡力小、允許壓差大、流通能力大等特點,適用于泄漏要求不嚴、壓差較大的干凈介質場合,廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

公稱通徑253240506580100125150200250300350400
閥座直徑mm253240506580100125150200250300350400
額定數Kv10162540631001602504006301000160020002700
公稱壓力(MPa)1.6、2.5、4.0、6.4、10
行程16254060100130
流量特性直線,等百分比,快開
工作溫度℃-40~+230℃(常溫型)、散熱片式+230~+450℃(中溫型)特殊訂貨
法蘭尺寸符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準
閥體材質WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等
閥芯材質304、316、420、鈦、鎳、哈氏合金、Monel等
閥體型式直通雙座鑄造球型閥
上閥蓋型式普通式(常溫),熱片式(中溫)
配用電動 執行機構
PSL-202PSL-204PSL-208PSL-312PSL320PSL325
361L361LSA-20
361LSA-20
361LSB-30
361LXB-30
361LSB-50
361LXB-50
361LSC-65
361XC-65
361LSC-99
361LXC-99
361LSC-160
361LXC-160

2.電動套筒閥技術參數

公稱通徑253240506580100125150200250300
閥座直徑mm263240506680100125150200250300
額定線性1117.627.5446911017627544069010001600
等百分比10162540631001602504006309001440
公稱壓力(MPa)1.6、2.5、4.0、6.4、10
行程16254060100
流量特性線性、等百分比、快開
工作溫度℃-40~+230℃(常溫型)、散熱片式+230~十450℃(中溫型)、特殊訂貨
法蘭尺寸符合JB/79.1-94、HG20592-97、GB、ANSI、JIS、DIN等標準
閥體材質WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等
閥芯材質304、316、420、鈦、鎳、哈氏合金、Monel等
閥體型式直通單座鑄造球型閥
上閥蓋型式普通式(常溫)、散熱片式(中溫)
配用電動 執行機構PSLPSL-202PSL-204PSL-208PSL-312PSL-320
3611361LSA-20 361LXA-20361LSB-30 361LXB-30361LSB-50 361LXB-50361LSC-65 361LXC65361LSC-99 361LXC-99

注:本公司生產套筒閥的大口徑至DN400。 電動執行機構技術參數

型號額定輸出力N速度mm/s技術參數
PSL361LPSL361LPSL361LPSL361L
201361LSA-08 361LXA-081000800
800
0.254.2 4.2

202361LSA-20 361LXA-2020002000
2000
0.502.1 2.1電源:AC220V 50HZ
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:IP67
帶手輪
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:IP65
隔爆標志:Exd ll BT4
帶手柄
204361LSB-30 361LXB-3045003000
3000
0.503.5 3.5
208361LSB-50 361LXB-5080005000
5000
1.001.7 1.7
312361130-651200065000.602.8
320361LSC-9920000100001.02.0

注:其它可選電動執行機構:揚州西門子、英國羅托克等 性能指標

項目指標值
基本誤差%配361L±2.5;配PSL±1.0
回差%配361L 2.0;配PSL 1.0
死區%配361L 3.0;配PSL 1.0
始終點偏差%電開始點±2.5
終點±2.5
電關始點±2.5
終點±2.5
可調范圍50:1
額定行程偏差%±2.5
泄漏量L/H符合JB/T7387-94 IV級小于閥的額定容量X 10-4

允許壓差

公稱通徑202540506580100150200
閥座直徑10121520253240506580100125150200
執行機構允許壓差△P(MPa)
配PSLPSL2026.46.46.44.903.141.921.230.78





PSL204




4.312.761.761.040.690.44


PSL208







1.861.230.780.500.350.20
PSL320










1.260.870.49
配361L361LSA-206.46.46.44.903.141.921.230.78





3611SB-50




4.793.061.961.160.760.49


3611SC-65







1.510.990.640.410.28
3611SC-99










0.630.440.25

1、電動單座閥允許壓差
注:實際配置需根據工藝參數確定。如果工作壓差超出上表范圍,請與我公司聯系.
2、電動套筒閥允許壓差

公稱通徑25
506580100
200250300
閥座直徑253240506580100125150200250300
執行機構允許壓差△(Mpa)
配PSLPSL2046.46.46.45.16.4






PSL204




6.45.62




PSL208






6.45.313.97

PSL320









6.44.14
配361L361LSA-206.46.46.46.46.4






361LSB-50




6.46.25




361LSC-65






6.44.323.23

361LSC-99









3.312.7

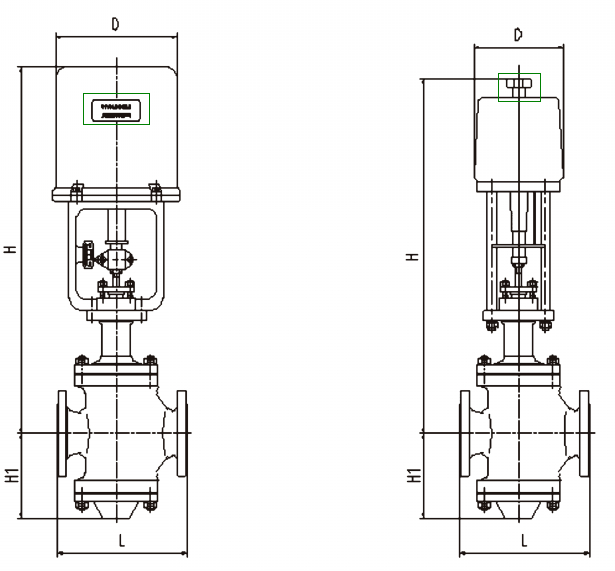

注:實際配置需根據工藝參數確定。如果工作壓差超出上表范圍,請與我公司聯系. 單位:mm

公通通徑202540506580100150200250300
LPN16187184222254276298352451600673737
PN40194197235267292317368473600708775
PN64206210251286311337394508650752819
H1(PN16)52.557.572.5809097.5107.5140167.5202.5230
配PSLH普通型7387507657678458578751025104512521545
散熱片型8889009359371025103710551255128015321825
D176225
重量KG(PN16)14162528405065150250380550
配361lH普通型5005126526607707807901080112512501265
散熱片型6506628228229509609701310136015301545
D225310
重量KG(PN16)20223035506075180280420580

注:高度、重量為參考值,視選用執行機構而定。
電子式電動雙座調節閥概述
ZDLN型電子式電動雙座調節閥,接受調節儀表輸入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信號及電源即可控制運轉,實現對工藝管路流體的自動調節控制。廣泛應用于控氣體、液體、蒸汽等介質的工藝參數,如壓力、流量、溫度、液位等參數保持在給定 值,是符合IEC標準的通用調節閥產品。雙座閥具有不平 衡力小、允許壓差大、流通能力大等特點,適用于泄漏 要求不嚴、壓差較大的干凈介質場合,廣泛應用于電 力、冶金、化工、石油、環保、輕工、設備等行業。
電動雙座閥主要技術參數

公稱通徑253240506580100125150200250300350400
閥座直徑mm253240506580100125150200250300350400
額定數Kv10162540631001602504006301000160020002700
公稱壓力(MPa)1.6、2.5、4.0、6.4、10
行程16254060100130
流量特性直線,等百分比,快開
工作溫度℃-40~+230℃(常溫型)、散熱片式+230~+450℃(中溫型)特殊訂貨
法蘭尺寸符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準
閥體材質WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等
閥芯材質304、316、420、鈦、鎳、哈氏合金、Monel等
閥體型式直通雙座鑄造球型閥
上閥蓋型式普通式(常溫),熱片式(中溫)
配用電動 執行機構
PSL-202PSL-204PSL-208PSL-312PSL320PSL325
361L361LSA-20
361LSA-20
361LSB-30
361LXB-30
361LSB-50
361LXB-50
361LSC-65
361XC-65
361LSC-99
361LXC-99
361LSC-160
361LXC-160

電動執行機構技術參數

型號額定輸出力N速度mm/s技術參數
PSL361LPSL361LPSL361LPSL361L
201361LSA-08 361LXA-081000800 8000.254.2 4.2

202361LSA-20 361LXA-2020002000 20000.502.1 2.1電源:AC220V 50HZ
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線) 輸出信號:DC4~20mA
防護等級:IP67
帶手輪
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:IP65
隔爆標志:Exd ll BT4
帶手柄
204361LSB-30 361LXB-3045003000 30000.503.5 3.5
208361LSB-50 361LXB-5080005000 50001.001.7 1.7
312361130-651200065000.602.8
320361LSC-9920000100001.02.0

注:其它可選電動執行機構:揚州西門子、英國羅托克等

公稱通徑202540506580100150200
閥座直徑10121520253240506580100125150200
執行機構允許壓差△P(MPa)
配PSLPSL2026.46.46.44.903.141.921.230.78





PSL204




4.312.761.761.040.690.44


PSL208







1.861.230.780.500.350.20
PSL320










1.260.870.49
配361L361LSA-206.46.46.44.903.141.921.230.78





3611SB-50




4.793.061.961.160.760.49


3611SC-65







1.510.990.640.410.28
3611SC-99










0.630.440.25

1、電動單座閥允許壓差
注:實際配置需根據工藝參數確定。如果工作壓差超出上表范圍,請與我公司聯系. 單位:mm

公通通徑202540506580100150200250300
LPN16187184222254276298352451600673737
PN40194197235267292317368473600708775
PN64206210251286311337394508650752819
H1(PN16)52.557.572.5809097.5107.5140167.5202.5230
配PSLH普通型7387507657678458578751025104512521545
散熱片型8889009359371025103710551255128015321825
D176225
重量KG(PN16)14162528405065150250380550
配361LH普通型5005126526607707807901080112512501265
散熱片型6506628228229509609701310136015301545
D225310
重量KG(PN16)20223035506075180280420580

訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
一、若訂貨前還未選定型號,請向我們提供您的使用參數
1、公稱通徑、額定流量系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性)
3、閥作用形式(電-關式或電-開式)
4、流量特性
5、閥前、閥后壓力
6、閥體、閥芯材料
7、輸入信號
8、是否帶附件,說明附件型號,以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理;
3、禁銅處理;
4、特殊接口、配管;
5、真空條件下使用;
6、指定涂層顏色
7、特殊介質(氧氣、氯氣、氫氣);
8、使用不銹鋼連接件;
三、若已經由設計單位選定我公司的產品型號,請按型號直接向我司銷售部訂購,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關
四、當使用的場合非常重要或管路比較復雜。

為了使用戶能拿到高品質性能的產品,我公司僅做極少量現 貨庫存。所有產品均為零部件 庫存,可根據客戶要求隨時組裝發貨,以確保產品達到最高性能要求! 為了更好的維您的利益 請在購買之前請先與我們技術人員確認產品工況要求等,已免選型不對給您帶來不愉快的購物體 驗!溫馨提示:

特別提示:

三天以內的交期為我公司有庫存的產品,有庫存產品特推出“七天無理由退換貨”,如產品質量 問題退換貨,我司承擔全部費用;非產品質量問題退換貨,客戶需承擔退換貨運費。 一周以上的交期為我公司非庫存的產品,非庫存產品網上訂購后,不能取消訂單,取消訂單需支 付30%的費用。非產品質量問題,不接受退換貨;產品質量問題,我司承擔退換貨來回運費
